La
nostra competenza ci permette di soddisfare in tempi
rapidi qualsiasi richiesta del cliente, infatti anche
in fase di offerta, per quadri di campo o per installazioni
vere e proprie, siamo in grado di presentarvi un progetto
preventivo gratuito, assolutamente identico
nell'aspetto professionale al progetto definitivo,
con invio dello schema elettrico in 24 ore per sistemi
fino a 100 kWp.
Realizziamo schemi elettrici con
intestazione del cliente
completo in tutte le sezioni a partire dai moduli
fotovoltaici con indicazione delle principali caratteristiche
come: Potenza nominale, tensione a vuoto, Corrente
di cortocircuito ecc.
Gli schemi elettrici che realizziamo sono composti
dalle seguenti pagine:
|
| |
| |
 |
Copertina:
Comprende l'intestazione dettagliata dell'azienda
esecutrice, caratteristiche elettriche del sistema,
norme di riferimento e condizioni di servizio. |
| |
|
|
 |
Pprincipale:
Schema elettrico multifilare dell'intero sistema completo
di particoli come modello del modulo, numero di moduli
per stringa, tipo di inverter,caratteristiche degli
interruttori magnetotermici, indicazione dell'identificativo
dei cavi completo di sezione e tipo. Identificazione
e locazione dei quadri di campo e di tutte le apparecchiature,
di protezione e di interfaccia, fino alla rappresentazione
indicativa della linea elettrica dell'utente. |
| |
|
 |

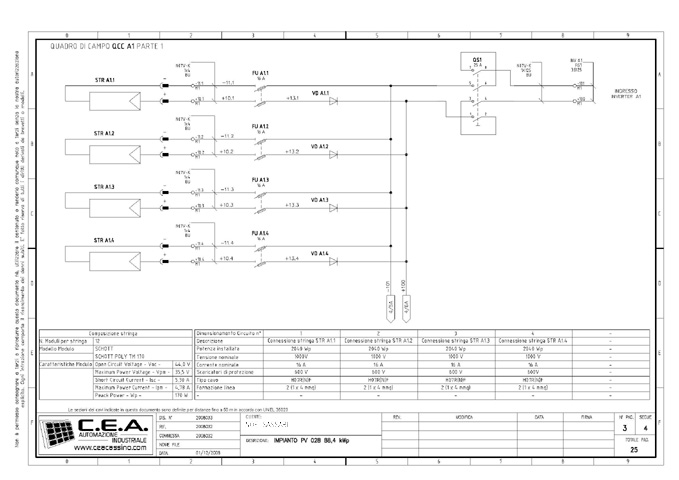

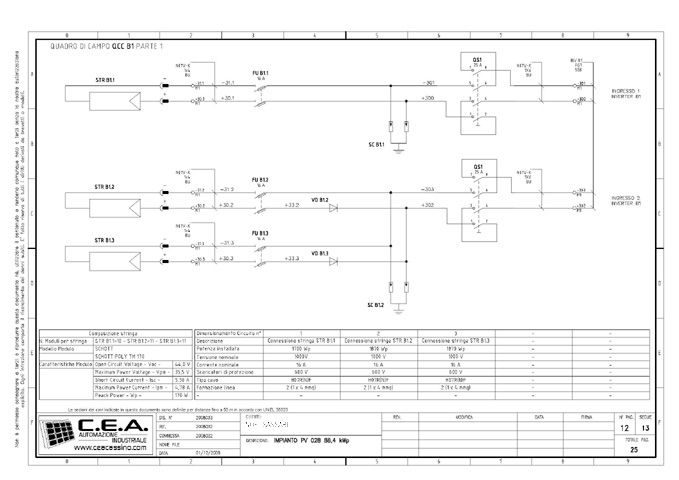

Quadri
di campo: Una o pił pagine del progetto sono dedicate
allo schema elettrico dettagliato dei quadri di campo,
completo di tabelle con indicate caratteristiche del
modulo, caratteristiche nominali delle stringhe e
delle apparecchiature ad esse collegate.
Identificazione delle caratteristiche del filo unipolare
utilizzato con tipo e sezione.
Identificazione del nome e delle caratteristiche del
cavo di collegamento utilizzato con tipo e sezione.
Tutti i collegamenti sono identificati da un numero
univoco preceduto dalla polaritą ("+" e "-"), la stessa
procedura viene adottata per le sigle componenti ,
i numeri dei fili unipolari e le sigle delle apparecchiature
vengono riportato fisicamente sul quadro di campo. |
| |
|
 |

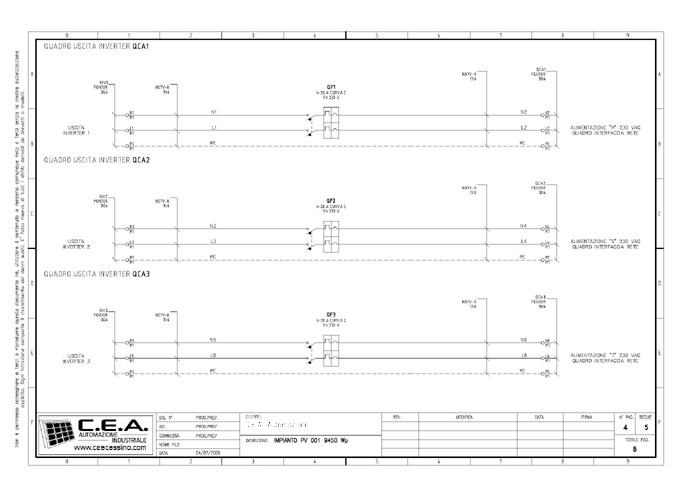

Quadri uscita inveretr:Una
o più pagine di schema elettrico dedicate al
cablaggio degli interruttori magnetotermici con indicazione
dei dati nominali tra cui taglia, tipo curva di intervento
e tensione nominale.
Identificazione delle caratteristiche del filo unipolare
utilizzato con tipo e sezione.
Identificazione del nome e delle caratteristiche dei
cavi, di ingresso e uscita, utilizzati con tipo e
sezione.
Tutti i collegamenti sono identificati da un numero
univoco preceduto, nei sistemi monofasi da "L" per
indicare la fase e "N" per il neutro, nei sistemi
trifase dall'indicatore di fase "R","S" e "T". |
| |
|
 |

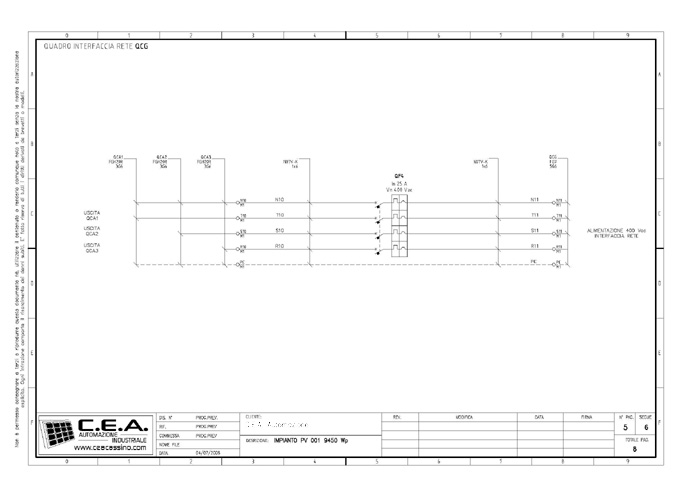

Quadro interfaccia
rete: Schema elettrico del cablaggio degli interruttori
per l'interfacciamento tra l'impianto di produzione
e la rete elettrica, simile nei dati riportati, allo
schema dei quadri uscita inverter.
Se la potenza nominale del sistema lo richiede in
questa pagina viene rappresentato lo schema elettrico
di collegamento del dispositivo di sicurezza secondo
ENEL DK5940. |
| |
|
 |
Unifilare: Identico
allo schema elettrico della pagina principale ma in
rappresentazione unifilare. |
| |
|
 |
Legenda simboli:
Elenco dei simboli utilizzati all'interno dello schema
elettrico con descrizione e funzione del componente. |
| |
|
 |
Distinta materiali:
Elenco dei componenti utilizzati per la realizzazione
dell'impianto fotovoltaico completo di indicazione
della sigla di identificazione, codice di catalogo,
descrizione, costruttore, quadro elettrico di appartenenza
e riferimento alla pagina dello schema elettrico |
|
|
©
